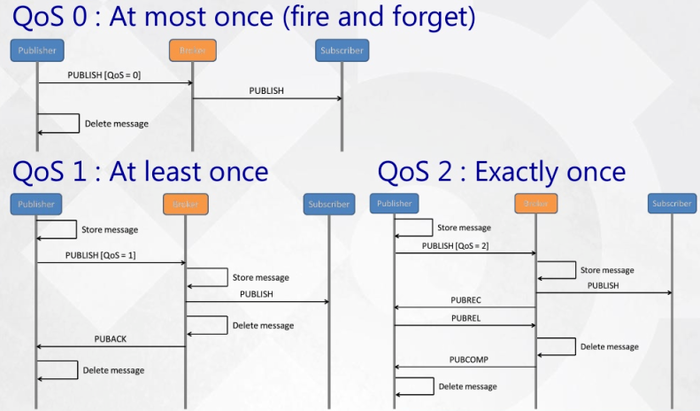

# 🚔MQTT 协议入门 * **MQTT协议** > *特点* *角色* *MQTT协议中的订阅、主题、会话简介* *MQTT主题过滤规则* *MQTT报文类型* *MQTT协议连接过程* *消息的存储与丢弃* * **客户端** > *fosesource mqtt-client* *下载与使用* *客户端消息发布方式* *API及参数说明* * **服务端** > *服务端的描述* *消息发布过程* *服务端安装与配置* *配置说明* #### MQTT协议 *文中资料引述：* 1. [*菜鸟学院/MQTT入门介绍*](https://www.runoob.com/w3cnote/mqtt-intro.html) 2. [*cnblogs/MQTT介绍与使用*](https://www.cnblogs.com/sxkgeek/p/9140180.html) 3. [*MQTT协议中文版*](https://mcxiaoke.gitbooks.io/mqtt-cn/content/mqtt/01-Introduction.html) MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议），是一种基于发布/订阅（publish/subscribe）模式的"轻量级"通讯协议，该协议构建于TCP/IP协议上； **特点** MQTT协议工作在低带宽、不可靠的网络的远程传感器和控制设备通讯而设计的协议，它具有以下主要的几项特性： * 使用发布/订阅消息模式，提供一对多的消息发布，解除应用程序耦合。 * 对负载内容屏蔽的消息传输。 * 使用TCP/IP提供网络连接。 * 有三种消息发布服务质量等级 **（QoS）** **角色** * 实现MQTT协议需要客户端和服务器端通讯完成，在通讯过程中，MQTT协议中有三种身份：发布者（Publish）、代理（Broker）（服务器）、订阅者（Subscribe）。其中，**消息的发布者和订阅者都是客户端**，消息代理是服务器，**消息发布者可以同时是订阅者。** * MQTT传输的消息分为：主题（Topic）和负载（payload）两部分：　　 > Topic，可以理解为消息的类型，订阅者订阅（Subscribe）后，就会收到该主题的消息内容（payload）； payload，可以理解为消息的内容，是指订阅者具体要使用的内容。 **MQTT协议中的订阅、主题、会话** * 会话（Session）每个客户端与服务器建立连接后就是一个会话，客户端和服务器之间有状态交互。会话存在于一个网络之间，也可能在客户端和服务器之间跨越多个连续的网络连接。 * 主题名（Topic Name）连接到一个应用程序消息的标签，该标签与服务器的订阅相匹配。服务器会将消息发送给订阅所匹配标签的每个客户端。 * 订阅（Subscription）订阅包含主题筛选器（Topic Filter）和最大服务质量（QoS)。订阅会与一个会话（Session）关联。一个会话可以包含多个订阅。每一个会话中的每个订阅都有一个不同的主题筛选器。 * 主题筛选器（Topic Filter）一个对主题名通配符筛选器，在订阅表达式中使用，表示订阅所匹配到的多个主题。 * 负载（Payload）消息订阅者所具体接收的内容。 **MQTT主题过滤规则** * **主题层级分隔符 — "/"** 主题层级分隔符使得主题名结构化。如果存在分隔符，它将主题名分割为多个主题层级。斜杠（"/" U+002F）用于分割主题的每个层级，为主题名提供一个分层结构。当客户端订阅指定的主题过滤器包含两种通配符时，主题层级分隔符就很有用了。主题层级分隔符可以出现在主题过滤器或主题名字的任何位置。相邻的主题层次分隔符表示一个零长度的主题层级。 * **多层通配符 — "#"**\ “#”是用于匹配主题中任意层级的通配符。多层通配符表示它的父级和任意数量的子层级。多层通配符**必须位于它自己的层级**或者跟在**主题层级分隔符后面**。不管哪种情况，它都**必须是主题过滤器的最后一个字符** . 例如，如果客户端订阅主题 “ **china/beijing/#** ”，它会收到使用下列主题名发布的消息：\ \&#xNAN;*china/beijing* *china/beijing/chaoyang* *china/beijing/chaoyang/chinabank* | **主题过滤规则** | **描述** | | ---------------------- | ----------------------------- | | school/# | 也匹配单独的 “school” ，因为 # 包括它的父级。 | | # | 是有效的，会收到所有的应用消息。 | | school/teacher/# | 有效的。 | | school/teacher# | 无效的。 | | school/teacher/#/lever | 无效的,必须是主题过滤器的最后一个字符。 | * **单层通配符 — "+"** 加号是只能用于单个主题层级匹配的通配符。在主题过滤器的任意层级都可以使用单层通配符，包括第一个和最后一个层级。**然而它必须占据过滤器的整个层级** 。可以在主题过滤器中的多个层级中使用它，也可以和多层通配符一起使用。 | **主题过滤规则** | **匹配的topic** | | ------------------- | -------------------------------- | | china/+ | 只能匹配 china/guangzhou | | china/+/+/chinabank | china/beijing/chaoyang/chinabank | * **通配符 — "$"** 表示匹配一个字符。 *注: 单层通配符和多层通配符只能用于订阅(subscribe)消息而不能用于发布(publish)消息，层级分隔符两种情况下均可使用。* **MQTT报文类型** | 名称 | 值 | 报文流动方向 | 描述 | | ----------- | :-: | ------- | -------------------- | | RESERVED | 0 | x | 保留 | | CONNECT | 1 | 客户端到服务端 | 客户端请求连接服务端 | | CONNACK | 2 | 服务端到客户端 | 连接报文确认 | | PUBLISH | 3 | 双向 | 发布消息 | | PUBACK | 4 | 双向 | QoS 1消息发布收到确认 | | PUBREC | 5 | 双向 | 发布收到（保证交付第一步） | | PUBREL | 6 | 双向 | 发布释放（保证交付第二步） | | PUBCOMP | 7 | 双向 | QoS 2消息发布完成（保证交互第三步） | | SUBSCRIBE | 8 | 客户端到服务端 | 客户端订阅请求 | | SUBACK | 9 | 服务端到客户端 | 订阅请求报文确认 | | UNSUBSCRIBE | 10 | 客户端到服务端 | 客户端取消订阅请求 | | UNSUBACK | 11 | 服务端到客户端 | 取消订阅报文确认 | | PINGREQ | 12 | 客户端到服务端 | 心跳请求 | | PINGRESP | 13 | 服务端到客户端 | 心跳响应 | | DISCONNECT | 14 | 客户端到服务端 | 客户端断开连接 | | RESERVED | 15 | x | 保留 | **MQTT服务质量等级QoS详解：** > "**至多一次**"，消息发布完全依赖底层TCP/IP网络。会发生消息丢失或重复。这一级别可用于如下情况，环境传感器数据，丢失一次读记录无所谓，因为不久后还会有第二次发送。这一种方式主要普通APP的推送，倘若你的智能设备在消息推送时未联网，**推送过去没收到，再次联网也就收不到了。QoS Level 0** `wireshark数据包：` > ![0.png](https://i.loli.net/2020/04/01/AoONfuyphsgqUBM.png) > > "**至少一次**"，确保消息到达，但消息重复可能会发生。**QoS Level 1** `wireshark数据包：` > ![1.png](https://i.loli.net/2020/04/01/utYdD89lWM7xk4G.png) > > "**只有一次**", 确保消息到达一次。在一些要求比较严格的计费系统中，可以使用此级别。在计费系统中，消息重复或丢失会导致不正确的结果。这种最高质量的消息发布服务还可以用于即时通讯类的APP的推送，确保用户收到且只会收到一次。 **QoS Level 2**\ > `wireshark数据包：` > > ![2.png](https://i.loli.net/2020/04/01/iP1eRCKUWVuObXh.png) > > 采用订阅者和发布者的方式，分别测试三种消息级别，在订阅者掉线的情况（发布者先启动，推送消息后关闭，再启动订阅者） > > * 订阅者QoS2/发布者QoS2 数据包示例 > > ![3.png](https://i.loli.net/2020/04/01/HoG5ZQYEDUju7zp.png) > * 订阅者QoS1/发布者QoS1 数据包示例 > > ![4.png](https://i.loli.net/2020/04/01/5BY9AiSJDaKkgM3.png) > * 订阅者QoS2/发布者QoS0 数据包示例（消息等级与推送端有关） > > ![5.png](https://i.loli.net/2020/04/01/BdqarpH5DIbCRNv.png) **数据传递时，消息的存储与丢弃图解：** ![6.png](https://i.loli.net/2020/04/01/aGEmN7nd4lzRt9k.png) #### 客户端 **fosesource mqtt-client 简介** [fosesource 官方 github](https://github.com/fusesource/mqtt-client) **下载与使用** * *可以直接使用maven 方式导入到项目中* \`\`\`xml org.fusesource.mqtt-clientmqtt-client1.14 * *通过下载github源码，导入到项目中* 在moquette-mqtt 中三种方式实现**发布消息**的方式： * *采用阻塞式的连接的（BlockingConnection）* * *采用回调式的连接 （CallbackConnection）* * *采用Future样式的连接（FutureConnection）* 代码示例以及API #### 服务端 一个程序或设备，作为发送消息的客户端和请求订阅的客户端之间的中介。 > *接受来自客户端的网络连接。* *接受客户端发布的应用消息。* *处理客户端的订阅和取消订阅请求。* *转发应用消息给符合条件的已订阅客户端。* 支持MQTT协议的服务器软件：active/moquette [Apache ActiveMQ](http://activemq.apache.org/mqtt.html) > 来自apache基金会，支持 STOMP，AMQP，MQTT，Openwire，SSL和WebSockets 多种协议，后期拓展性会比较好，当前只做候选不进行细节研究。 [Moquette](https://github.com/moquette-io/moquette) Moquette采用Java编写的MQTT标准服务端，支持QoS0/QoS1/QoS2服务质量等级，底层采用Netty进行协议编码与解码。Moquette的集群配置使用的是hazelcast。Hazelcast是基于java编写的数据同步工具。在moquette中，用于不同节点消息的同步。 **Moquette 的安装与配置** 1. 从github下载源码； 2. 运行对应环境的编译脚本；（windows 使用 bat 脚本运行 ，unix 采用 shell 脚本运行） 3. 编译完成后，distribution/build 得到编译后的压缩包。 默认目录结构： > *bin 目录是Moquette服务对应windows与unix 环境的启动脚本* *lib 运行所需的jar文件* *config 配置文件：* > > > *moquette.conf 服务核心配置文件* *moquette-log.properties 服务器日志打印配置* *password\_file.conf 用户名与密码配置* *acl.conf 用户权限控制，此文件在解压时不会存在，需要自己手工创建* ```` **moquette.conf 配置：** 属性名称 | 默认值 | 属性描述 --- | --- | --- port | 1883 | 服务端口号 host | 0.0.0.0 | IP绑定 acl_file | config/acl.conf |用户权限控制 password_file |config/password_file.conf | 鉴权文件 netty.epoll | true | epoll的启用 allow_anonymous | false | 是否需要鉴权 **password_file.conf 配置：** 采用 username:sha256(password) 的格式存放，一行一个用户 **acl.conf 用户权限配置：** ```shell user root topic write user/log pattern writeread user/log/+ user client topic read user/log pattern read user/log/+ ``` 基于文件的权限配置说明： > [user root] 指示一个用户root。其后的条目，代表该用户的相关topic的读写权限，一直到另一个user结束。 > [topic write user/log] 代表对 user/log主题具有write权限，topic命令指定特定的主题名称，不能带有通配符。 > [pattern writeread user/log/+] 使用通配符的方式对 user/log/* 条目具有读写权限。 > []() 权限分类： write read writeread ```` 1. 采用Docker 进行部署运行 * 在解压根目录下新建Dockfile文件 ``` FROM openjdk:latest COPY . /usr/local/mqtt WORKDIR /usr/local/mqtt/bin CMD ["./moquette.sh"] ``` * 打包docker 镜像/运行镜像 ``` docker run -dit --name moquette \ -p 1883:1883 -p 8080:8080 \ -v $PWD/config:/usr/local/mqtt/config \ -v $PWD/logs:/usr/local/mqtt/logs \ moquette ```
